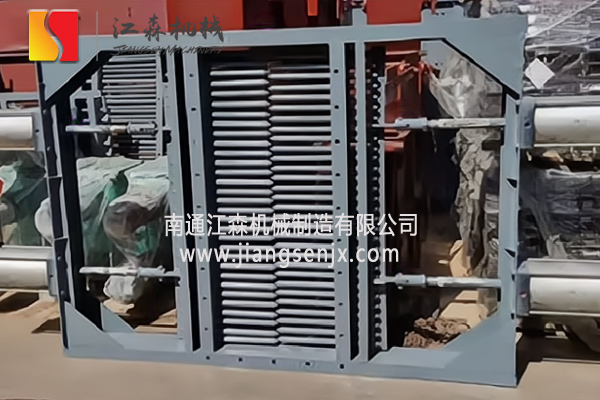

棒条阀
一、 用途
单层棒条阀,双层棒条阀是根据建材、矿山、冶金等行业对中小型固体、块状物料的输送控制、给料等工艺的需要而研制的一种新型闸门，适用于≤50mm物料控制。
二、 结构特点
旭彩网 棒条阀结构简单、易操作，无卡阻，克服了平板闸阀因物料颗粒大所造成启闭力大，甚至关不进去的缺点。由于该阀采用单根棒条操作，因而操作方便、灵活、整体结构为优质型钢焊接，刚性好、不变型、使用寿命长，无需维修，是中小型晶状、块状物料控制的理想设备。
三、 工作原理
单层棒条阀,双层棒条阀主要由框架、棒条组成，当棒条插入框架上，则一组棒条组成一平行栅板，将块状物料阻挡在闸门一侧，若抽出一条则栅板出现一条较大的空隙，物料就可以从该空隙进入闸门的另一侧，抽出棒条的多少应由工艺流程的需要来决定。
四、主要性能指标
|
适用介质 |
旭彩网Φ500mm以下的颗粒物料 |
|
适用温度(℃) |
≤350 |

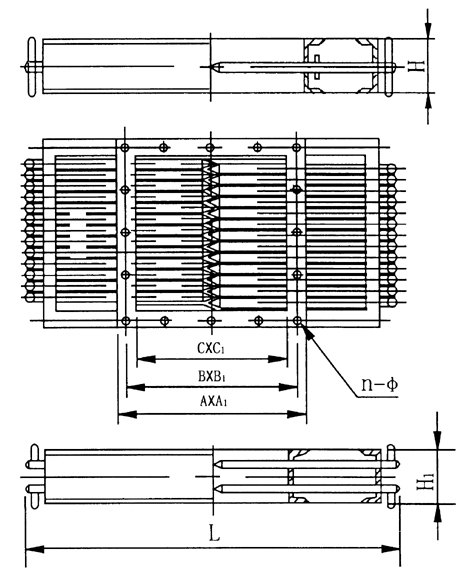

五、主要外形及连接尺寸(见图、表)
|
规格 |
A×A1 |
B×B1 |
C×C1 |
L |
H |
H1 |
n-Φ |
|
300×300 |
390×390 |
350×350 |
旭彩网300×300 |
800 |
120 |
140 |
8-Φ14 |
|
旭彩网400×400 |
490×490 |
450×450 |
旭彩网400×400 |
1000 |
120 |
140 |
12-Φ14 |
|
500×500 |
旭彩网610×610 |
旭彩网560×560 |
旭彩网500×500 |
1200 |
140 |
160 |
16-Φ18 |
|
旭彩网600×600 |
710×710 |
旭彩网660×660 |
600×600 |
1400 |
140 |
160 |
16-Φ18 |
|
旭彩网700×700 |
820×820 |
旭彩网770×770 |
旭彩网700×700 |
1600 |
160 |
180 |
20-Φ18 |
|
800×800 |
920×920 |
旭彩网870×870 |
800×800 |
1800 |
160 |
180 |
20-Φ18 |
|
900×900 |
1030×1030 |
972×972 |
旭彩网900×900 |
2000 |
160 |
180 |
24-Φ123 |
|
1000×1000 |
旭彩网1130×1130 |
1068×1068 |
1000×1000 |
2200 |
160 |
180 |
旭彩网24-Φ123 |
|
1100×1100 |
旭彩网1240×1240 |
1183×1183 |
1100×1100 |
2500 |
180 |
200 |
旭彩网28-Φ123 |
|
1200×1200 |
旭彩网1340×1340 |
旭彩网1280×1280 |
旭彩网1200×1200 |
2700 |
180 |
200 |
32-Φ123 |
