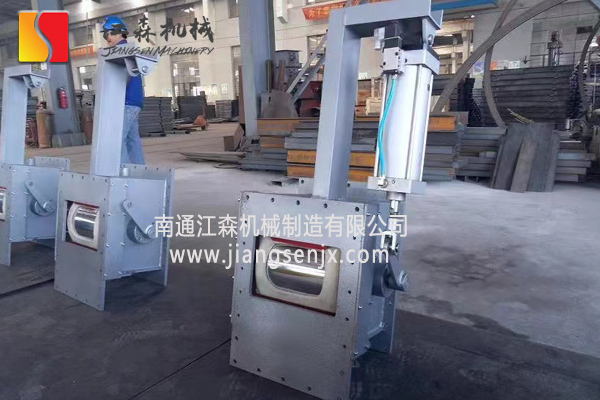

气动开关阀
一、 概述
气动开关阀主要在粉状物料流量控制系统中作开关用。通常与流量控制阀串联配套使用。气动开关阀是以气缸为动力实现开关作用。
旭彩网
二、 技术参数表
| 规格 项目部分 |
单位 | B250 | B300 | B400 | |
| 阀体 | 流量 | m3/h | 120 | 160 | 220 |
| 流速 | m/s | 3 | 3 | 3 | |
| 转角θ | 度 | 71 | 71 | 71 | |
| 外径 | mm | 260 | 280 | 320 | |
| 长度 | mm | 330 | 405 | 410 | |
| 流通面积 | m2 | 0.0148 | 0.025 | 0.0425 | |
| 气缸 | 型号 | QGBII-100 | QGBII-100 | QGBII-100 | |
| 内径 | mm | 100 | 100 | 100 | |
| 行程 | mm | 200 | 200 | 200 | |
| 工作压力 | MPa | 0.15-1 | 0.15-1 | 0.15-1 | |
| 安装形式 | 双吊耳 | 双吊耳 | 双吊耳 | ||
| 透 气 层 |
材料 | PETS-6 | PETS-6 | PETS-6 | |
| 透气面积 | m2 | 0.05 | 0.07 | 0.09 | |
| 耗气量 | m3/min | 0.5 | 0.5 | 0.5 | |
