一、概述

旭彩网熟料散装机是从库内将熟料(≤50mm)自动输送到熟料散装车船的设备。库底水泥熟料散装设备主要用手动棒阀，电动（气动）扇形阀、卷扬装置，伸缩卸料装置、收尘软管，电容式限位开关，电控系统等部分组成。

二、技术参数性能表



技术性能	技术参数
物料种类	水泥熟料或类似块状物料
物料容重	熟料1.45t/m3
物料温度	≤80℃
物料粒度	≤50mm
装车能力	200-500t/h
伸缩距离	可根据用户要求定制
技术要求： 旭彩网1.钢丝绳端部固定在卷扬机筒中，应牢固以防脱落 旭彩网2.调整好钢丝绳，避免散装头在提升或降落时不稳发生倾斜 旭彩网3.安装后所有滑轮都要轮动灵活 旭彩网4.收尘能风量为2X3000m3/h



三、工作原理

当运输工具进入装料位置后，打开棒阀相应的棒条数量。按住控制柜的“下降钮”，下料头到位后会自动断开降电机电源，按“装车钮”进入卸料状态，辅助配套设备会相应开始工作，卸料产生的灰尘通过下料斗，由伸缩收尘软管进入收尘器净化，当下料头的物料装满时，下料头边上升，边报警，上升距离要在装料前设置，若上升距1米，则将时间继电器的时间调为T=I/V。在上升过程中装料始终在进行，当下料料满时，再重复上述动作，到达料满位置后，按停车钮，使电振机反制动，或关闭扇形阀停止下料。停车后可按上升按钮让下料斗离开物料一定距离，确保运输工具的移位，再对准第二个卸料工位。直到整个料仓装满为止。

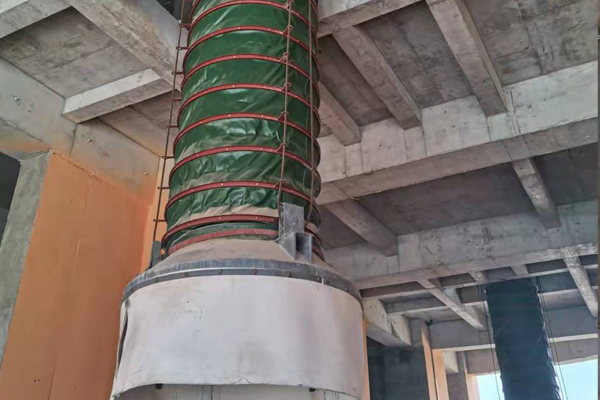

四、  熟料散装机用户现场安装照片
